歐洲進口譯碼器
|
品牌 |
解析度 |
供應電壓 |
輸出型式 |
最大輸出 |
最大頻率 |
保護等級 |
|
|
Eltra |
200~2048ppr |
5Vor8~24V |
1.NPN |
50mA |
60Hz/150KHz |
IP54 |
|
|
Magnetic |
200~2048ppr |
5Vor8~24V |
1.NPN |
50mA |
60Hz/150KHz |
IP54 |
|
|
Baumer (Hübner) |
200~2048ppr |
5Vor8~24V |
1.NPN |
50mA |
60Hz/150KHz |
IP55 |
|
|
※ Eltra 品牌詳細規格請至「下載專區」之「譯碼器DCTG」參閱【Eltra Ecoder】目錄，謝謝! ※ Magnetic品牌詳細規格請至「下載專區」之「譯碼器DCTG」參閱【Magnetic DCTG】目錄，謝謝! ※ Hübner 品牌詳細規格請至「下載專區」之「譯碼器DCTG」參閱【Hubner
DCTG】目錄，謝謝! |
|||||||

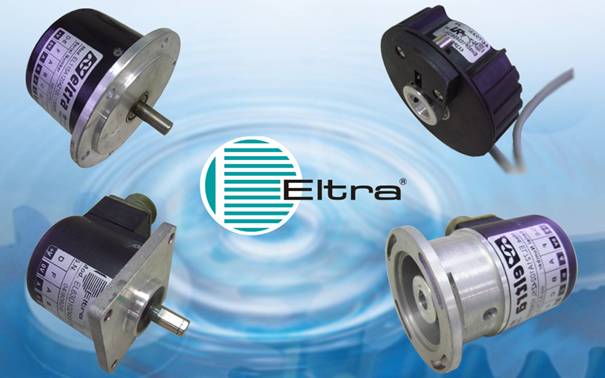

ELTRA譯碼器
|
l
產品類: 增量型譯碼器、絕對值譯碼器、絕對值線性譯碼器。 l
設計規範: 歐規IEC標準, CE認證。 l
電壓: 5V/8~24VDC。 l
保護等級: IP54防水保護。 l
軸心材質: Aluminium。 l
使用環境溫度: -10~+ l
產地: Eltra 義大利廠。 |

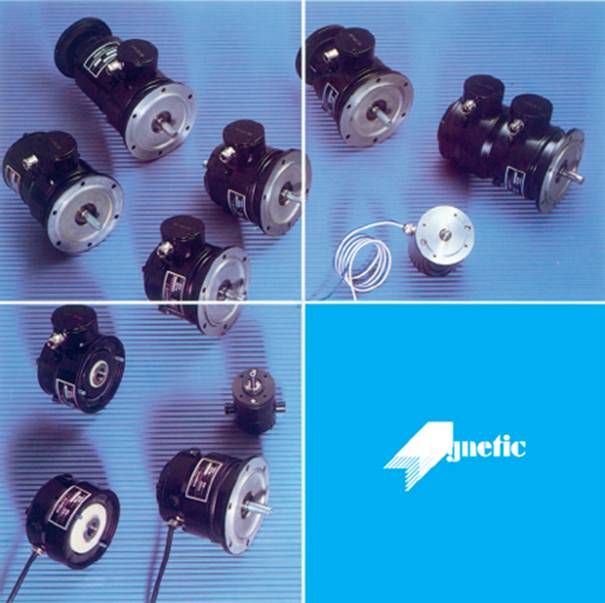

MAGNETIC直流轉速發電機(義大利製)
|
l
外殼為鑄鐵，耐沖擊。 l
採用IP-55全密閉，可防止灰塵進入。 l
電壓誤差率：±3%(較他牌小） l
採用國際標準安裝尺寸B10。 l
有接線端子，接線盒免除自行安裝 l
T-BOX及接線管路。 l
有Hollow Shaft(中空軸)之機種，經濟實用(節省連軸器)(直流轉速發電機＋譯碼器，控制精密度更高)。 |
|
功率Power |
FRB11/6 |
|
電壓精度Voltage tolerance |
±3% |
|
線性精度Linearity tolerance |
≦0.2% |
|
逆向精度Reversing tolerance |
≦0.1% |
|
鏈波率(P-P)Superimposed ripple |
≦1% |
|
溫度變化率/℃Temperature coefficient at no-load |
-0.02%per℃ |
|
轉動時間係數Time constant of rotor |
TDP
0.2LT 160us |
|
|
TDPZ
0.2LT 40us |
|
無負載之驅動轉鉅Driving torque at no-load |
1.5Ncm |
|
振動測試Vibration proof |
≦ |
|
溫度範圍Temperature range |
|
|
外型保護等級Protection |
IP55 |
|
依據標準規範Climatic protection |
DIN
IEC 68,2-3,Ca |
|
重量Weight |
|

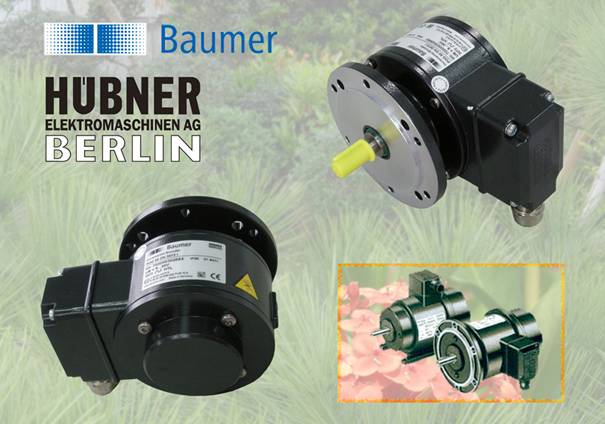

BAUMER(HÜBNER)直流轉速發電機
l
長壽命整流子：採用專利之含銀埋入式整流片及含銀碳刷接觸電阻小、壓降低、線性佳。
l
採用IP-55全密閉，可防止灰塵進入。
l
電壓誤差率小±1%，在更換備品時，不需大幅調整設定值。
l
鏈波率小≦0.5%(PeakPeak)。
l
免保養(與軸承壽命相似)。
l
外殼結實，採用國際標準安裝尺寸B10。
l
有接線端子，接線盒免除自行安裝T-BOX及接線管路。
l
P.S. 另有ENCODER(數位化轉速譯碼器)
|
項目Model |
規格Specification |
|
功率Power |
TDP
0.2 LT 12W |
|
|
TDPZ
0.2 LT 2X3W |
|
電壓精度Voltage tolerance |
±1% |
|
線性精度Linearity tolerance |
≦0.15% |
|
逆向精度Reversing tolerance |
≦0.1% |
|
鏈波率(P-P)Superimposed ripple |
≦0.5% |
|
溫度變化率/℃Temperature coefficient at no-load |
±0.005% |
|
轉動時間係數Time constant of rotor |
TDP
0.2LT 160us |
|
|
TDPZ
0.2LT 40us |
|
無負載之驅動轉鉅Driving torque at no-load |
1.5Ncm |
|
振動測試Vibration proof |
≦ |
|
溫度範圍Temperature range |
|
|
外型保護等級Protection |
IP55 |
|
依據標準規範Climatic protection |
DIN
IEC 68,2-3,Ca |
|
重量Weight |
TDP
0.2LT |
|
|
TDPZ
0.2LT |
